Como funcionam os kits de notebook Raspberry Pi?
Os kits de notebook Raspberry Pi funcionam combinando um computador de-placa única Raspberry Pi com componentes essenciais do laptop-como tela, teclado, bateria e gabinete-conectados por meio dos pinos GPIO, HDMI e portas USB do Pi. O Pi serve como processador central, enquanto uma placa hub gerencia a distribuição de energia e a comunicação dos componentes.
Esses kits transformam o Raspberry Pi do tamanho de um cartão de crédito-em um computador portátil. A maioria dos kits inclui um design modular onde você encaixa a placa Pi em um trilho designado ou sistema de montagem dentro do chassi do laptop. Um hub PCB especializado lida com a complexidade técnica, convertendo sinais entre o Pi e os componentes do laptop enquanto gerencia o carregamento da bateria e a regulação de tensão.
Componentes principais e suas conexões
Cada kit de laptop Raspberry Pi depende de três grupos principais de componentes que funcionam juntos.

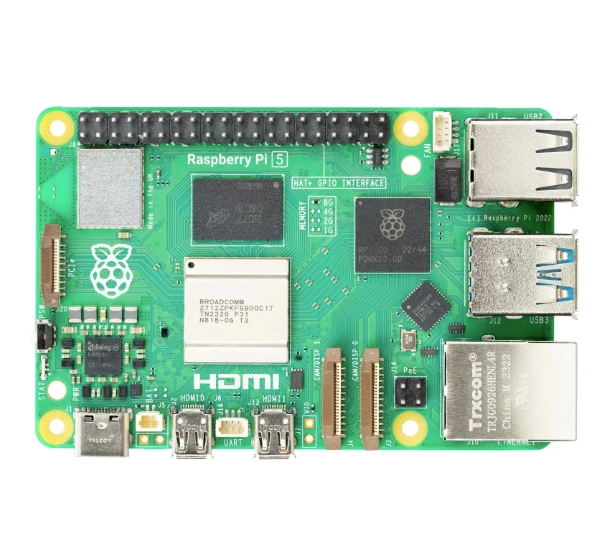

O núcleo de processamento consiste na placa Raspberry Pi,-geralmente um Pi 4, Pi 5 ou módulo de computação. Esta placa não vem com a maioria dos kits e deve ser adquirida separadamente. O Pi cuida de todas as tarefas de computação, executando um sistema operacional baseado em Linux-armazenado em um cartão microSD. Ele se comunica com outros componentes por meio de portas-integradas e cabeçalho GPIO de 40 pinos.
O sistema de exibição se conecta via HDMI ou pelo conector DSI (Display Serial Interface) do Pi. Kits pré{1}}construídos como o CrowPi2 incluem telas que variam de 7 a 14 polegadas com resoluções entre 800x480 e 1920x1080 pixels. Uma placa de driver de vídeo fica entre a tela e o Pi, convertendo sinais digitais na imagem que você vê. Alguns kits usam cabos planos para conexões DSI, que são sensíveis e podem quebrar com montagens repetidas. As conexões HDMI oferecem mais durabilidade, mas exigem gerenciamento de energia adicional.
O gerenciamento de energia apresenta o maior desafio técnico. O Pi requer energia estável de 5 V, mas as baterias de laptop normalmente produzem 3,7 V por célula. Os kits resolvem isso com um circuito conversor boost que aumenta a tensão da bateria enquanto regula a corrente. O Pi-Top Hub, por exemplo, contém mais de 150 componentes dedicados ao gerenciamento de energia, condução de tela e controle de periféricos. Este hub se conecta aos pinos GPIO do Pi e lida com o carregamento da bateria, regulação de tensão e desligamentos suaves.
Processo de montagem e design modular
A montagem física segue uma abordagem de montagem-inspirada nos blocos de Lego, embora a realidade seja mais sutil.
A maioria dos kits comerciais como CrowPi{0}}L usa um sistema de montagem magnética ou mecanismo de trilho. Você desliza o Raspberry Pi no trilho até que ele se encaixe no lugar, alinhando as portas da placa com os recortes no chassi. O slot para cartão microSD do Pi permanece acessível para troca de sistemas operacionais. Nenhuma solda é necessária para esses kits{4}}tudo se conecta por meio de cabos de fita, fios de jumper ou conexões USB.
A parte inferior contém o compartimento da bateria e o trilho modular. As baterias em kits comerciais variam de 5.000 mAh a 10.000 mAh, fornecendo 6-12 horas de autonomia, dependendo do modelo Pi e do brilho da tela. A bateria se conecta à placa de gerenciamento de energia, que então alimenta 5 V regulados para o Pi por meio de USB-C ou pinos GPIO. Um botão liga / desliga no chassi controla o circuito.
O conjunto da tela é preso à base por meio de dobradiças. As dobradiças de metal se encaixam em suportes na moldura da tela e na parte inferior da base, criando o design em concha. Um único cabo de fita ou conexão HDMI passa pela dobradiça para conectar o monitor. O case superior se encaixa no conjunto da tela, prendendo todos os componentes e deixando ventilação para o processador do Pi.
O teclado e o trackpad conectam-se via USB diretamente ao Pi ou por meio de um hub USB integrado na placa de gerenciamento de energia. O CrowPi2 possui um teclado removível que revela uma placa de oficina eletrônica por baixo de 22 sensores e módulos conectados aos pinos GPIO para projetos de aprendizagem.
O tempo de montagem varia dramaticamente. Kits pré{1}}construídos como o CrowView Note chegam quase todos montados-basta conectar o Pi a uma placa adaptadora e encaixá-lo no gabinete, o que leva cerca de 10 minutos. Kits de montagem completos, como o Pi{5}}Top original, requerem de 30 a 60 minutos de trabalho cuidadoso seguindo instruções detalhadas. Construções DIY do zero podem levar dias ou semanas, dependendo do método de fabricação.
Sistemas de energia e vida útil da bateria
O sistema de gerenciamento de energia determina se o seu laptop Pi funciona de maneira confiável ou se frustra constantemente.
A seleção da bateria é significativamente importante. A maioria dos kits usa baterias de polímero de lítio (LiPo) por sua alta densidade de energia e curva de descarga plana. Uma bateria LiPo de 5.000 mAh pesando cerca de 100 gramas pode alimentar um Pi 4 com tela por 4-6 horas em uso normal. Alguns fabricantes reaproveitam bancos de energia, que incluem circuitos de carregamento integrados e saídas USB, simplificando o design de gerenciamento de energia.
O circuito de carregamento aceita entrada de 12 V por meio de um conector cilíndrico ou porta USB-C. Os kits modernos usam carregadores USB{3}}C compatíveis com Power Delivery (PD), embora nem todas as portas USB{4}}C em laptops Pi suportem PD-o CrowPi-L adverte especificamente contra o uso do carregador incluído com outros dispositivos USB-C devido à saída fixa de 12 V.
A distribuição de energia requer uma regulação cuidadosa da tensão. O Pi precisa de energia limpa de 5 V com ondulação mínima. A energia inadequada causa o temido ícone de “raio”, diminuindo o desempenho ou causando desligamentos aleatórios. Os kits de qualidade incluem circuitos PowerBoost ou conversores CC -CC equivalentes que mantêm uma saída estável de 5 V mesmo quando a tensão da bateria cai de 4,2 V para 3,0 V durante a descarga.
O monitoramento da bateria adiciona outra camada de complexidade. O Pi não tem medidor-de bateria integrado, então os kits incluem um Arduino ou microcontrolador separado para monitorar a tensão ou usam HATs especializados como o PiJuice, que comunica o status da bateria por meio de I2C. O CrowPi2 exibe a porcentagem da bateria na-tela por meio de um software que lê a tensão da placa de gerenciamento de energia.
Gerenciamento de sinais e comunicação de componentes
Nos bastidores, vários protocolos de comunicação mantêm os componentes sincronizados.
O cabeçalho GPIO de 40 pinos serve como barramento de comunicação principal. As placas de gerenciamento de energia se conectam aos pinos 2 (5 V) e 6 (Terra) para fornecimento de energia, enquanto usam protocolos I2C ou SPI em outros pinos para troca de dados. O PiJuice HAT, usado em várias construções DIY, é empilhado diretamente no conector GPIO e comunica o status da bateria, o pressionamento do botão liga / desliga e o estado de carregamento por meio de I2C.
USB lida com a maioria das comunicações periféricas. Teclados, trackpads e quaisquer dispositivos adicionais, como webcams, conectam-se através das portas USB do Pi ou de um hub USB integrado na placa de gerenciamento de energia. O Pi os reconhece como periféricos HID (Dispositivo de Interface Humana) padrão, não exigindo drivers especiais no Raspberry Pi OS.
As conexões do display diferem de acordo com o tipo de kit. As conexões DSI oferecem maior largura de banda e fiação mais simples-um único cabo de fita de 15 ou 50 pinos transporta sinal de vídeo e dados de toque para telas compatíveis. No entanto, estas fitas são frágeis. As conexões HDMI requerem cabos separados para vídeo e USB para funcionalidade de toque em telas sensíveis ao toque, além de fiação adicional para alimentação de luz de fundo, mas são mais robustas para montagem/desmontagem frequente.
O roteamento de áudio normalmente usa o conector de 3,5 mm do Pi ou a saída de áudio HDMI. Algumas construções DIY incluem uma placa amplificadora de áudio separada conectada aos pinos PWM do Pi para melhor qualidade de som. O amplificador então aciona pequenos alto-falantes montados no chassi. O projeto do laptop Raspberry Pi e Arduino documentado no Instructables inclui uma placa Arduino dedicada exclusivamente para monitoramento de bateria, conectada via USB e programada para exibir a tensão em uma tela OLED.
Configuração de Software e Sistemas Operacionais
A montagem do hardware é apenas metade da equação.{0}}a configuração do software faz com que tudo funcione perfeitamente.
Raspberry Pi OS (anteriormente Raspbian) é a opção padrão, pré{0}}carregada em cartões microSD incluídos na maioria dos kits. Esta distribuição Linux-baseada em Debian inclui drivers para o hardware do Pi e vem com software educacional, ambientes de programação e LibreOffice para produtividade. O kit Pi{4}}Top vem com Pi-topOS, uma versão personalizada do CEEDuniverse-um jogo que ensina codificação e eletrônica.
A configuração da tela requer a edição de /boot/config.txt no cartão microSD. Para monitores não-padrão, você ativa drivers específicos e força a saída HDMI mesmo quando nenhum monitor é detectado. A linha crítica hdmi_force_hotplug=1 garante que o Pi envie vídeo para a tela integrada. Para monitores DSI, você carrega sobreposições específicas que correspondem ao chip controlador da tela.
O controle de brilho da tela varia de acordo com o kit. Alguns monitores suportam ajuste de brilho de software por meio de arquivos /sys/class/backlight/, enquanto outros exigem controle PWM de hardware por meio de pinos GPIO. A calibração da tela sensível ao toque ocorre por meio de comandos xinput ou utilitários de calibração incluídos no sistema operacional.
O software de gerenciamento de bateria monitora o nível de carga e aciona desligamentos regulares antes da descarga completa. O software PiJuice, disponível como daemon, fornece uma GUI que mostra a porcentagem da bateria, voltagem e corrente de carga. Ele pode executar scripts personalizados em níveis específicos de bateria,-como diminuir a intensidade da tela em 20% ou iniciar o desligamento em 5%.
Recursos educacionais e plataformas de aprendizagem
Muitos kits de laptop Pi se posicionam como ferramentas educacionais, não apenas como computadores portáteis.
O CrowPi2 inclui 76 lições estruturadas que cobrem programação Python, programação visual Scratch, edição Minecraft Pi e noções básicas de IA/aprendizado de máquina. O teclado removível expõe 22 módulos eletrônicos: matrizes de LED, campainhas, sensores de movimento, leitores RFID e interruptores de relé. Os alunos escrevem códigos que interagem com o hardware físico por meio de pinos GPIO, preenchendo a lacuna entre o software e a eletrônica.
O aprendizado-baseado em projetos define esses kits. Em vez de exercícios abstratos de programação, os alunos constroem dispositivos funcionais. Um sistema de monitoramento de temperatura combina o módulo do sensor DHT11 com um script Python que registra dados e aciona um ventilador acima de um limite. Um sistema de fechadura RFID ensina conceitos de autenticação enquanto controla um servo motor. Esses projetos táteis tornam concretos os conceitos de programação.
A interface GPIO modular distingue os laptops Pi dos computadores tradicionais. Um laptop padrão guarda tudo dentro de um case proprietário. Os kits de laptop Pi expõem os pinos GPIO externamente, incentivando a expansão do hardware. Você pode conectar sensores externos, controladores de motor ou até mesmo placas Arduino para projetos híbridos. O Pi-Top usa um sistema de trilhos PCB onde você desliza placas personalizadas que acessam os pinos GPIO e trilhos de alimentação.
Alguns kits incluem componentes adicionais para aprendizagem prolongada. O kit CrowPi2 Deluxe inclui módulos Crowtail-uma série de sensores e atuadores plug-and{4}}play semelhantes aos módulos Grove. Eles usam conectores padronizados de 4 pinos, eliminando a fiação da placa de ensaio para alunos mais jovens enquanto ensinam conceitos de interface de sensores.
Construção DIY versus kits pré{1}}construídos
A escolha entre construir do zero ou comprar um kit completo envolve compensações em custo, personalização e complexidade.
As vantagens-do kit pré-construído se concentram na conveniência e na confiabilidade. O CrowPi-L custa US$ 280-340, incluindo uma placa Pi 4, fornecendo uma solução testada e garantida que pode ser montada em 15 minutos. Todos os componentes são fornecidos para compatibilidade. O sistema de gerenciamento de energia lida com casos extremos, como proteção contra sobrecarga e desligamento térmico. As instruções são escritas profissionalmente com diagramas de alta qualidade. Fóruns de suporte e atendimento ao cliente ajudam a solucionar problemas.
As construções DIY oferecem personalização radical e economia de custos, mas exigem habilidade técnica significativa. Uma construção básica usando uma tela HDMI de 7- polegadas (US$ 50), teclado sem fio (US$ 15), banco de potência (US$ 20) e caixa impressa-em 3D (US$ 10 em filamento) totaliza menos de US$ 100 antes do Pi. Você escolhe o tamanho exato da tela, o estilo do teclado e a capacidade da bateria para atender às suas necessidades. A experiência de aprendizagem é mais profunda – você entende cada conexão porque você a criou.
No entanto, os projetos DIY enfrentam desafios ocultos. Encontrar componentes compatíveis consome horas de pesquisa. Painéis LCD de laptop exigem placas controladoras específicas que variam de acordo com o modelo do painel-o driver errado inutiliza a tela. O gerenciamento da bateria requer conhecimento de engenharia elétrica para evitar riscos de incêndio devido ao carregamento inadequado do LiPo. O projeto mecânico apresenta suas próprias dificuldades: as dobradiças devem ser robustas o suficiente para aberturas repetidas e, ao mesmo tempo, permitir o roteamento dos cabos, e a distribuição do peso afeta a estabilidade quando a tela está aberta.
A impressão 3D adiciona outra variável. Os designs de gabinete disponíveis no Thingiverse parecem atraentes, mas podem ter problemas de liberação com seus componentes específicos. Os tempos de impressão variam de 8 a 12 horas para um caso completo. Impressões com falha desperdiçam filamento e tempo. Pós--processamento-lixamento de arestas, ajuste-a quente de inserções roscadas - requer ferramentas adicionais.
O fornecimento de componentes para construções DIY geralmente acontece por meio do AliExpress ou eBay para minimizar custos, resultando em longos tempos de envio e surpresas ocasionais de compatibilidade. Os componentes do Raspberry Pi Recovery Kit da back7.co popularizados no r/cyberdeck custam menos de US$ 100 quando adquiridos na China, mas a entrega em 3 a 6 semanas torna a iteração lenta.
Desafios comuns de configuração
Vários problemas técnicos aparecem repetidamente nas construções de laptops Pi, cada um com soluções específicas.
A tela HDMI não exibida, apesar das conexões corretas, normalmente é causada por problemas de energia ou configurações incorretas do config.txt. O Pi pode inicializar (indicado pelo LED verde piscando), mas não enviar sinal de vídeo. As soluções incluem forçar a saída HDMI com hdmi_force_hotplug=1, definir valores específicos de hdmi_group e hdmi_mode para a resolução nativa da tela e garantir que a placa do hub comunique corretamente o EDID (Extended Display Identification Data) ao Pi.
Energia insuficiente se manifesta como desligamentos aleatórios, ícone de raio ou falha na inicialização do Pi. O Pi 4 requer 3A a 5V sob carga, enquanto o Pi 5 precisa de 5A. Muitos bancos de energia genéricos não podem fornecer isso através de USB, especialmente quando também alimentam um monitor. Use uma placa de gerenciamento de energia dedicada com classificação de corrente adequada ou um banco de energia classificado especificamente para carregar laptops. Meça a tensão real nos pinos GPIO do Pi-ela deve permanecer acima de 4,8V sob carga.
O relatório de porcentagem da bateria requer hardware além das capacidades do Pi. O Pi não possui ADC (conversor analógico-para{2}}digital) em seus pinos GPIO para leitura direta da tensão da bateria. As soluções incluem o uso de um Arduino ou Pico para medir a tensão através de um divisor de tensão e retransmitir esses dados via USB, ou usar um HAT como PiJuice ou pacotes UPS projetados para Pi que incluem ICs de monitoramento de bateria.
Falhas no cabo plano ocorrem frequentemente com conexões DSI. Os cabos planos finos desgastam-se com repetidas conexões/desconexões ou dobras excessivas. Ao manuseá-lo, nunca puxe o próprio cabo-pressione as abas plásticas para soltar os conectores. Passe os cabos com laços de serviço generosos para evitar tensão nos pontos de conexão. Considere conexões HDMI para construções que exigem desmontagens frequentes.
Os problemas de reconhecimento do trackpad geralmente envolvem o tempo de inicialização do USB. Alguns trackpads não inicializam rápido o suficiente durante a inicialização. Adicione usb_max_current_enable=1 ao config.txt para aumentar a energia USB ou conecte o trackpad por meio de um hub USB alimentado. Soluções alternativas incluem adicionar uma regra udev para redefinir dispositivos USB após a inicialização.
Expectativas de desempenho
Compreender o que um laptop Pi pode ou não fazer evita decepções e orienta os casos de uso.
O Raspberry Pi 4 com 4 GB de RAM lida com tarefas básicas de computação com competência. A navegação na Web no Chromium funciona para a maioria dos sites, embora aplicativos JavaScript pesados possam atrasar. A digitação no LibreOffice Writer parece responsiva e planilhas com algumas centenas de linhas têm desempenho adequado. Os vídeos do YouTube são reproduzidos suavemente em 1080p com aceleração de hardware habilitada, embora a reprodução em 4K seja interrompida.
Os ambientes de programação e desenvolvimento funcionam bem. Os scripts Python são executados rapidamente para projetos educacionais ou amadores típicos. O VSCode é carregado em segundos no Pi 4. A compilação de pequenos programas C leva segundos, enquanto projetos maiores podem levar minutos. O Pi é excelente em projetos-baseados em GPIO-, a leitura de sensores e o controle de atuadores acontecem em-tempo real sem problemas.
As expectativas de jogo devem ser realistas. Os jogos retro através do RetroPie funcionam perfeitamente para sistemas até o PlayStation 1. A edição Minecraft Pi funciona perfeitamente. Os jogos 3D modernos não são viáveis. Jogos-baseados em navegador e títulos indie simples portados para ARM podem funcionar.
O Pi 5 traz melhorias significativas de desempenho. Sua CPU quad{2}}Cortex-A76 de 2,4 GHz mais que dobra as pontuações de benchmark em comparação com o Pi 4. A edição de vídeo com ferramentas simples torna-se viável. Várias guias do navegador não causam lentidão no sistema. O tempo de inicialização cai para menos de 20 segundos com cartões microSD rápidos ou armazenamento NVMe por meio da interface PCIe 2.0.
A velocidade de armazenamento afeta significativamente a experiência do usuário. Um cartão microSD rápido (UHS-3 ou superior) torna o sistema responsivo. Os SSDs NVMe, disponíveis no Pi 5 por meio de HATs M.2, transformam a experiência - o carregamento de aplicativos quase instantaneamente e as operações de arquivos grandes são concluídas rapidamente. A diferença de velocidade é mais perceptível do que as atualizações de CPU.
A duração da bateria sob uso realista é em média de 4 a 8 horas, dependendo do modelo Pi, da capacidade da bateria e do brilho da tela. Um Pi 4 com tela de 11,6 polegadas com 50% de brilho consome cerca de 10-15W, o que significa que uma bateria de 5000mAh a 7,4V (37Wh) fornece cerca de 3-4 horas. O Pi Zero 2 W com tela pequena pode atingir de 8 a 10 horas com a mesma bateria. O maior consumo de energia do Pi 5 reduz o tempo de execução em 30-40% em comparação com o Pi 4 com baterias equivalentes.
Comparação: laptops Pi vs. laptops tradicionais
Os laptops Pi ocupam um nicho distinto que não compete diretamente nem substitui os laptops tradicionais.
Os cálculos de custos favorecem os laptops econômicos tradicionais pelo puro valor computacional. Um Chromebook de US$ 200 ou um laptop Windows recondicionado oferece desempenho superior, bateria de maior duração e qualidade de construção profissional. Você pode instalar distribuições leves do Linux em laptops antigos para ter uma experiência-semelhante ao Pi com hardware melhor. O argumento econômico dos laptops Pi baseia-se no valor educacional ou em casos de uso específicos que exigem acesso GPIO.
O valor educacional é onde os laptops Pi justificam sua existência. Aprender eletrônica e programação juntos por meio de projetos GPIO proporciona uma compreensão-prática impossível com laptops lacrados. Trocar sistemas operacionais trocando cartões microSD ensina sobre bootloaders e sistemas de arquivos. A solução de problemas de conexões de hardware desenvolve habilidades-de solução de problemas. O design transparente e modular revela como os computadores funcionam, em vez de esconder a complexidade atrás de uma estrutura polida.
O potencial de personalização excede os laptops tradicionais em ordens de grandeza. Quer adicionar um SSD externo via USB? Um receptor SDR para projetos de rádio? Um sensor LIDAR para robótica? O laptop Pi acomoda essas adições facilmente. Os laptops tradicionais limitam a expansão a dispositivos USB e talvez a um slot M.2 interno. Os laptops Pi expõem interfaces GPIO, SPI, I2C e seriais para controle direto de hardware.
A portabilidade difere dos laptops tradicionais de maneiras sutis. Os laptops Pi pesam menos-normalmente de 1 a 1,5 kg em comparação com 1,5 a 2,5 kg dos laptops tradicionais de baixo custo. Mas também são mais frágeis, com componentes expostos e construção de chassis menos robusta. A duração da bateria geralmente fica atrás dos laptops modernos com CPUs ARM ou Intel eficientes e otimizadas para uso móvel.
O ponto ideal de uso para laptops Pi inclui aprendizagem de programação e eletrônica, desenvolvimento de projetos de IoT que exigem portabilidade, computação leve para viagens quando o desempenho não é crítico e ambientes de ensino onde os alunos constroem e personalizam seus computadores. Para computação primária, trabalho profissional ou jogos, os laptops tradicionais continuam sendo escolhas superiores.
Opções e considerações do kit
O mercado atual oferece diversas abordagens distintas para laptops Pi, cada uma otimizada para diferentes prioridades.
O CrowPi2 (US$ 340-440 dependendo da configuração) é voltado para a educação com sua oficina de eletrônica integrada. A tela IPS 1920 x 1080 de 11,6- polegadas oferece imagens nítidas. O teclado se levanta para expor os módulos de aprendizagem por baixo - sem necessidade de breadboard. Inclui 76 lições e funciona com Pi 4 ou Pi 5. A compensação é o peso de 7,3 libras e o volume que reduz a verdadeira portabilidade. Isso se adapta melhor às estações de aprendizagem em sala de aula ou em casa do que a computação móvel.
O CrowView Note (US$ 169) adota uma abordagem diferente: não é um laptop, mas um monitor portátil em formato de laptop. A tela 1080p de 14,1- polegadas, o teclado e o touchpad se conectam a dispositivos externos via HDMI e USB-C. Um Pi 5 ou Pi 4 é conectado por meio de uma placa adaptadora ($ 5 extra) que se encaixa na lateral, mantendo os pinos GPIO acessíveis. Este design oferece flexibilidade: use-o com seu Pi para aprender, conecte seu telefone no modo desktop ou conecte um console de jogos. A bateria de 5000mAh alimenta o display e o Pi por 4 a 6 horas. A qualidade de construção é adequada, mas não premium, com construção em plástico por toda parte.
O LapPi 2.0 (US$ 119-155) oferece uma abordagem minimalista com construção em acrílico transparente mostrando todos os componentes. A tela sensível ao toque capacitiva de 7 polegadas torna este mais netbook do que laptop. Compatível com todos os modelos Pi de Zero a 5, inclui câmera, alto-falantes e teclado. Cinco opções de cores permitem escolher a estética. O tamanho compacto (menor que a maioria dos tablets) torna-o genuinamente portátil no bolso, embora a tela pequena limite a produtividade do trabalho.
Para contextualizar o contexto histórico, o Pi{0}}Top original (descontinuado, mas às vezes disponível para uso) foi o pioneiro no conceito de kit de laptop Pi com uma tela de-tamanho completo de 13,3- polegadas e sistema de trilhos modulares. A placa superior deslizante proporcionou fácil acesso aos componentes. A duração da bateria excedeu 10 horas. No entanto, encontrar peças de reposição agora é difícil e ele suporta apenas modelos Pi mais antigos.
Os construtores DIY devem considerar o ecossistema de componentes. Adafruit, Pi Supply e SB Components oferecem peças individuais e guias de projeto detalhados para construções personalizadas. 3As comunidades de impressão D no Thingiverse e Printables hospedam centenas de designs de laptops Pi com complexidade variada. A estética do cyberdeck popularizada na comunidade r/cyberdeck do Reddit inspirou dezenas de construções exclusivas de laptops Pi com estilo militar, steampunk ou retrô.
Modificações e melhorias avançadas
Além da montagem básica, várias modificações aprimoram os recursos do laptop Pi.
Adicionar um SSD NVMe melhora drasticamente a capacidade de resposta do sistema em compilações Pi 5. O M.2 HAT+ se conecta à interface PCIe 2.0, permitindo SSDs de 512 GB ou maiores. O tempo de inicialização cai para 10 segundos, os aplicativos são iniciados instantaneamente e as operações com arquivos grandes são concluídas rapidamente. O aumento no consumo de energia é mínimo-cerca de 1-2W, o que vale a pena, apesar do pequeno impacto na bateria.
Modificações de antena externa melhoram o alcance e a estabilidade do Wi-Fi, o que é especialmente importante para computação portátil. O Pi 4 e 5 incluem orifícios de montagem para antenas externas. Os cabos pigtail U.FL para SMA conectam os conectores de antena do Pi aos conectores SMA de montagem em painel-no chassi, onde você conecta antenas de-ganho mais alto. Isto é particularmente valioso em caixas metálicas que protegem a antena interna.
As soluções de resfriamento evitam o estrangulamento térmico durante cargas sustentadas. Os dissipadores de calor passivos funcionam para uso leve, mas o resfriamento ativo mantém o desempenho total. Pequenas ventoinhas de 5 V são montadas diretamente nos pinos GPIO para alimentação, controladas por scripts Python que ajustam a velocidade da ventoinha com base na temperatura da CPU. O Active Cooler oficial do Pi 5 integra um sensor de temperatura e controle de ventoinha no design do case.
As atualizações de exibição permitem a troca para telas de resolução mais alta ou maiores se você desejar modificar o chassi. Qualquer monitor HDMI com requisitos de voltagem compatíveis funciona, embora possa ser necessário imprimir em 3D novos engastes ou dobradiças. A funcionalidade de toque requer um controlador de tela sensível ao toque USB ou um monitor com toque USB integrado-.
As placas de expansão GPIO adicionam funcionalidade. HATs para rádio LoRa, GPS ou conectividade celular transformam o laptop Pi em um dispositivo de computação de campo. O Raspberry Pi TV HAT recebe transmissões de televisão digital. Sense HATs com sensores ambientais, giroscópios e matrizes de LED permitem projetos interativos sem componentes externos.
Aplicativos e casos de uso do mundo-real
Os kits de laptop Pi atendem a nichos específicos onde suas características exclusivas agregam valor além das alternativas tradicionais.
Os ambientes educacionais beneficiam mais diretamente. Escolas e campos de codificação usam CrowPi2 e kits semelhantes para ensinar programação com feedback físico imediato. Os alunos escrevem código Python que acende LEDs, lê sensores de temperatura ou controla servomotores-todos visíveis na placa do espaço de trabalho integrada ao laptop. A capacidade de trocar cartões microSD permite que vários alunos usem o mesmo hardware em projetos personalizados. Um professor relatou um envolvimento 30% maior quando os alunos puderam ver fisicamente seu código afetando o hardware em comparação com exercícios de software puro.
O trabalho de campo em locais remotos aproveita o baixo consumo de energia e a modularidade do laptop Pi. Pesquisadores ambientais usam laptops Pi personalizados com GPS e HATs celulares para registrar dados de sensores durante caminhadas. A bateria de longa duração e os gabinetes DIY robustos resistem a condições que danificariam laptops caros. Adicionar conectividade celular por meio de HATs LTE permite o upload de dados de locais sem Wi-Fi. Os pinos GPIO conectam-se diretamente a instrumentos científicos sem adaptadores USB.
Profissionais de segurança cibernética usam laptops Pi como plataformas portáteis de teste de penetração. O ambiente Linux leve, o GPIO para ferramentas de hacking de hardware e o formato discreto os tornam úteis para avaliações de segurança. Ferramentas como o Kali Linux funcionam de forma eficaz nos modelos Pi 4 e Pi 5. A capacidade de trocar rapidamente cartões microSD com diferentes configurações de ferramentas proporciona flexibilidade durante os compromissos.
Os amadores que criam protótipos de IoT apreciam a portabilidade para-testes no local. Em vez de transportar uma configuração Pi de desktop com monitor e teclado separados, um laptop Pi permite configurar sensores ou sistemas de automação diretamente onde serão instalados. O acesso GPIO permanece disponível para conexão a circuitos de teste enquanto possui um ambiente de desenvolvimento completo integrado.
Os-cenários de computação fora da rede são adequados para laptops Pi devido aos requisitos mínimos de energia. Combinados com painéis solares e bancos de energia, fornecem capacidade de computação em cabines, barcos ou veículos. Um fabricante documentou o uso de um laptop Pi 4 alimentado inteiramente por um painel solar de 50 W para escrita e computação básica enquanto viajava em uma van. O sistema carregou totalmente em 3 a 4 horas de luz solar e forneceu de 6 a 8 horas de uso noturno.
Alguns usuários criam laptops Pi especificamente para escrever-sem distrações. O desempenho limitado evita navegação estúpida na web e nas redes sociais, enquanto o LibreOffice oferece capacidade completa de processamento de texto. O culto ao “minimalismo digital” adotou os laptops Pi como dispositivos intencionalmente de baixa potência que incentivam o trabalho focado. Um autor concluiu um romance usando apenas um laptop Pi Zero 2 W com tela de 7 polegadas, alegando que as restrições aumentavam a criatividade.
Os entusiastas de jogos retrô criam dispositivos de jogos portáteis personalizados que se assemelham superficialmente a laptops, mas rodam RetroPie. Essas construções geralmente incluem botões de controle de jogo montados no chassi ao lado ou em vez dos layouts de teclado tradicionais. O formato fornece uma tela maior do que os dispositivos portáteis, permanecendo portátil. A duração da bateria de 6 a 10 horas suporta sessões de jogo prolongadas.
A computação orçamental nas regiões em desenvolvimento representa outro caso de utilização, embora exija uma análise cuidadosa dos custos. Em mercados onde US$ 200 compram o salário de um ano, um laptop DIY Pi de US$ 100 usando telas e teclados disponíveis localmente pode fornecer acesso à computação. Organizações focadas na alfabetização digital testaram programas usando laptops Pi construídos a partir de peças de kits, ensinando simultaneamente habilidades de computação e montagem de hardware.
Ao decidir sobre uma abordagem de kit ou DIY, considere seu caso de uso real, nível de conforto técnico e restrições orçamentárias. O próprio processo de montagem física fornece um valor de aprendizagem significativo, mesmo que o dispositivo resultante sirva como um computador secundário em vez de sua máquina principal. O ecossistema continua evoluindo-os kits mais recentes suportam o desempenho aprimorado do Pi 5, enquanto a comunidade gera novos designs e modificações mensalmente. Esteja você ensinando alunos, criando protótipos de dispositivos IoT ou apenas explorando como os computadores funcionam em um nível fundamental, os kits de laptop Pi oferecem uma plataforma exclusiva que preenche a lacuna entre a computação tradicional e a eletrônica-prática.
Para aqueles que buscam construções DIY, participe de comunidades como r/cyberdeck, dos fóruns Raspberry Pi e de vários servidores Discord onde os construtores compartilham projetos, solucionam problemas e apresentam projetos concluídos. O conhecimento coletivo acelera sua construção e evita erros comuns. Comece com a construção de um kit simples antes de tentar designs totalmente personalizados-a experiência adquirida ao entender como os kits comerciais resolvem problemas informará suas decisões de design personalizado.
