Descrição:
Esta é uma placa de fuga para MPR121QR2 da Freescale. O MPR121 é um controlador de sensor de toque capacitivo impulsionado por uma interface I2C. O chip pode controlar até doze eletrodos individuais, bem como um eletrodo de décimo terceiro simulado. O MPR121 também possui oito pinos de condução de LED. Quando esses pinos não são configurados como eletrodos, eles podem ser usados para LEDs de carro.

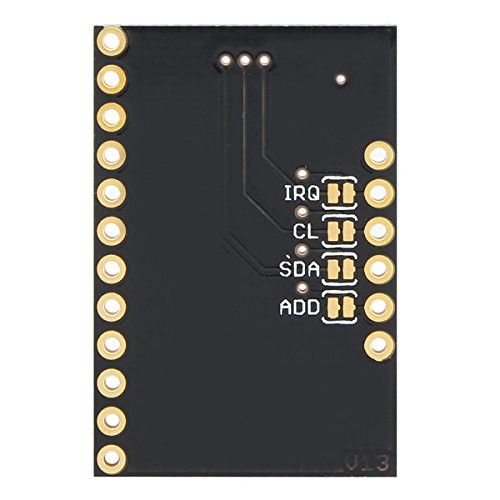

Lá um quatro jumpers na parte inferior da placa, os quais são definidos (fechados) por padrão. Um jumper de endereço até o pino de ADD para o chão, significa que o endereço de I2C padrão do chip será 0x5A. Se você precisar alterar o endereço do chip (por circuito ADD para um pin diferente), certifique-se de que primeiro abrir o jumper. Os jumpers também conectem SDA, SCL e o pino de interrupção 10 resistores pull-up de k. Se você não exigir os resistores pull-up, você pode abrir os jumpers cortando o rastreamento conectá-los.
Não há nenhum regulamento a bordo, assim que a tensão fornecida deve ser entre 2,5 e 3.6VDC. O VREG pino está conectado através de um 0.1 UF capacitor para a terra, o que significa, a menos que você modificar a placa, não é possível operar o MPR121 no modo de alimentação de baixa tensão (1,71-2.75VDC).
Kuongshun eletrônico, um dos fabricantes conhecidos internacionais e fornecedores de mpr121 fuga v12 toque capacitivo sensor módulo i2c teclado controlador que situa-se na China, agora tem produtos de qualidade para a venda. Estamos equipados com um grupo de trabalhadores experientes e profissionais, bem como equipamento avançado. Você pode descansar assegurado para comprar com desconto e preço baixo mpr121 fuga v12 capacitivo tocar teclado i2c módulo do controlador sensor fez na China de nós e verificar a lista de preços com a gente.
Tag: MPR121 fuga V12 toque capacitivo sensor controlador módulo I2C teclado China de fornecedores, fabricantes, baixo preço, comprar com desconto, lista de preços, preço, feito na China
